终于还是没忍住，把不应该贴的东西贴上了！

爱水电 · 发表于 2006-3-12 01:33

今天想起来还是开个新帖子好，把我最喜欢的三款炉子和大家分享分享，除了个别部件，市场上是见不到它们的身影的。不过没忍住，把不应该贴的东西也贴上了，我指的是那个报了专利的加速器，这三个里面我最喜欢它！因为它的设计重量只有20多克，还包括炉架，输出到有4000W以上，冬天两分钟内烧开500ML水！可能是全世界质量和能量输出比最大的炉具了，但是请大家原谅我不能公开结构～特别痛苦！我起了个名字叫它加速器二号。。。
挡风板重量不到100克，可以卷曲起来携带的的，双层反射热量，可以适应各种户外锅的大小，高度有18公分，
下面开始贴图，网速较慢，还是一张一张来，顺便说明一下。。。

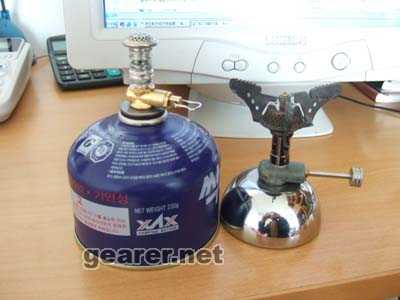

最近气炉我只用下面两种，各有千秋～

[ Last edited by 爱水电 on 2006-3-12 at 02:15 AM ]

爱水电 · 发表于 2006-3-12 01:38

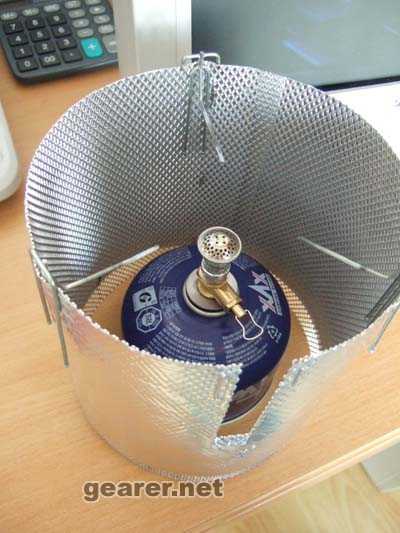

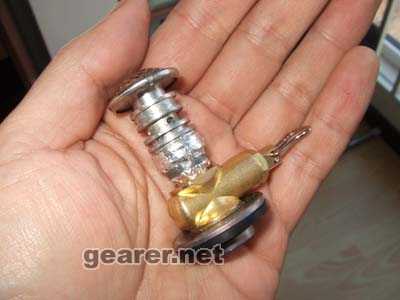

看看这个小的，总重量55g，火力输出巨大！可以和饼干的任何一款拼一拼～呵呵～是不是有点吹牛啊？！

爱水电 · 发表于 2006-3-12 01:42

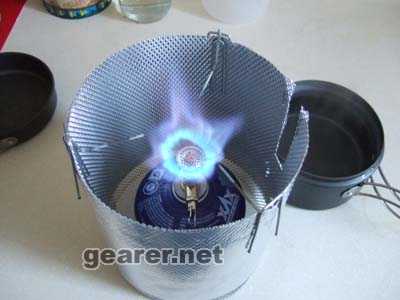

我的慧核一号在燃烧～注意燃烧时候的色温，就会知道温度有多高，最近的火苗离开炉头至少也有1公分。。。

爱水电 · 发表于 2006-3-12 01:44

500ML北京冬天的自来水，加热中，还是看色温～

爱水电 · 发表于 2006-3-12 01:47

2分20秒！(最新数据1分35秒,见新帖)，完全烧开～看它在挡风板里面多骄傲啊顺便说一下，气罐里面就是我灌入的打火机丁烷气体～

[ Last edited by 爱水电 on 2006-3-20 at 12:40 AM ]

爱水电 · 发表于 2006-3-12 01:53

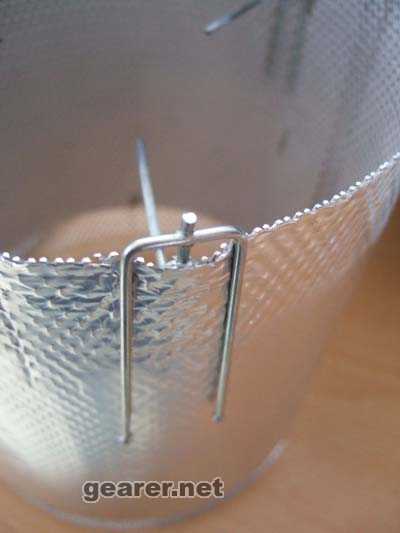

这回看看我的挡风板，也是DIY的，支架是窗帘布上的夹子改装的。。。

爱水电 · 发表于 2006-3-12 02:04

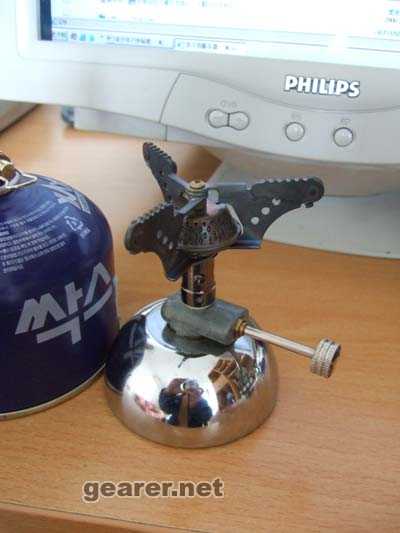

该说这个了，看出门道了吧？上半部分（开关以上的）当然眼熟了，没错！就是CAMP3改装的。原来的设计虽然不错，重量也还可以，可惜火力不足，还是肢解了吧～改装后的火力没有加强，但是下面的气罐十分方便，打火机气体可以随便用，哪怕是在加热中间，没了就灌，特别方便，还可以通过机场的安检，因为你可以把气嘴卸下来给安全员看，同时能把气体排空！普通的罐子即使是空的，也通过不了安检，除非你把罐子扎一个洞，呵呵～这是以前的经历啦～

爱水电 · 发表于 2006-3-12 02:05

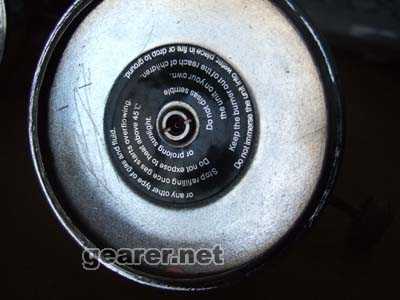

这是后面的充气嘴，过安检就靠它了！

爱水电 · 发表于 2006-3-12 02:08

最后，该看什么啦？当然是我的头号种子—加速器2号了，火力就不用我描述了，让图说话吧～
各位父老乡亲：有钱的捧个钱场，没钱的捧个人场！谢谢了～

[ Last edited by 爱水电 on 2006-3-12 at 02:12 AM ]

快乐乌鸦 · 发表于 2006-3-12 02:13

挡风板的设计很具巧思，
制作也有专业水准。
爱水电可否透露是什么材料制作？
看材料似乎比较软。
如果是金属的在多次折叠后会否有疲劳的问题。

那个小炉头是自己焊接的吗？
完全取消支架是个很激进的构思。
要和挡风板构成一个系统。
这是TRANGIA的锅有异曲同工之妙。

非常的佩服。

快乐乌鸦 · 发表于 2006-3-12 02:20

炉罐一体的设计非常不错，
随灌随用。
贵在通用性好，很灵活。
罐内部压强可能会比较低，
相应的热效率，火力方面会牺牲比较多。

快乐乌鸦 · 发表于 2006-3-12 02:21

至于加速器，
不明白是采用的什么燃料，
也不了解结构，
不好评论。

知鱼 · 发表于 2006-3-12 02:24

慧核一号好像喷射力惊人，炉盘不大却也达到了很大的火力范围，看来大炉盘炉头的重量可以降低了，就是不知道燃气效率怎样？
加速器2号火苗很大，但是看起来火很软，好像喷射力并不大，烧水快不快？

知鱼 · 发表于 2006-3-12 02:35

档风板是不是自己用金属网附了一层铝箔？底下漏出一截透气。加速器2号是以什么为燃料的？看到火都烧到下面了，应该不是瓦斯的，猜想应该是液体燃料炉，火的颜色象油类的。

山枫 · 发表于 2006-3-12 05:58

好像只有两款呢？这两款的原件俺正好也有，回头也在家琢鼓琢鼓。不知挡风板携带是否方便。

[ Last edited by 山枫 on 2006-3-12 at 07:34 AM ]

半袋饼干 · 发表于 2006-3-12 06:16

Originally posted by 爱水电 at 2006-3-12 01:38 AM:
看看这个小的，总重量55g，火力输出巨大！可以和饼干的任何一款拼一拼～呵呵～是不是有点吹牛啊？！

这个确实厉害，看得我目瞪口呆，怎么弄得，介绍介绍？

爱水电 · 发表于 2006-3-12 09:52

Originally posted by 快乐乌鸦 at 2006-3-12 02:13 AM:
爱水电可否透露是什么材料制作？
看材料似乎比较软。
如果是金属的在多次折叠后会否有疲劳的问题。

那个小炉头是自己焊接的吗？
完全取消支架是个很激进的构 ...

回乌鸦的话：
知鱼朋友说对了，用的就是五金商店有的铝合金金属网，很好加工，包了两层铝箔，可以卷起来但是不能多次折。这种网子强度非常大，上面架一口最大号的锅也没问题啊～
那个小炉头不是自己焊接的，而是用了一个烧咖啡用的小炉子的头头。只是把原来的进气混合孔用电钻扩大了一点，也不能太大，否则喷射力会下降很多。

[ Last edited by 爱水电 on 2006-3-12 at 10:11 AM ]

爱水电 · 发表于 2006-3-12 10:04

Originally posted by 知鱼 at 2006-3-12 02:35 AM:
档风板是不是自己用金属网附了一层铝箔？底下漏出一截透气。加速器2号是以什么为燃料的？看到火都烧到下面了，应该不是瓦斯的，猜想应该是液体燃料炉，火的颜色象油类的。

没错的！但是加速器不是用油，用的是酒精，结构相当复杂，但是特别好玩，一个炉子有很多种不同的玩法，正在调整的加速器三号更好玩呢！我在顶楼里说了，没法说明，抱歉了，几个月后没准儿会上市呢，呵呵～

盲目HAPPY分子 · 发表于 2006-3-12 10:11

很棒的新思路。
不过我想了一下，还是更加倾向于带支架炉头＋整合式的轻型挡风板（类似jetboil）的方案。
下面引用的彩云指南的这个DIY帖子其实是一个探索，我觉得在携带性和轻型化的前景上，比慧核一号可能更好一些。
当然，还是非常钦佩楼主创新精神的。

http://www.gearer.net/viewthread.php?tid=755&fpage=1

爱水电 · 发表于 2006-3-12 10:28

Originally posted by 知鱼 at 2006-3-12 02:24 AM:
慧核一号好像喷射力惊人，炉盘不大却也达到了很大的火力范围，看来大炉盘炉头的重量可以降低了，就是不知道燃气效率怎样？
加速器2号火苗很大，但是看起来火很软，好像喷射力并不大，烧水快不快？

燃气效率太高了！看看火苗的颜色就会知道哦～具体数字没有测试，下次吧。。。
加速器效率可以调节，图片上的的还不是最大火力时的状态，小火力时燃烧很充分，火苗软是因为不是开口用的（因为架上锅就没法照相了），因为为了UL，炉子本身就是炉架，根本不用另外的支撑系统，有个挡风板就行了，用挡风板主要是提高效率。加速器燃烧起来，七八级的大风根本就吹不灭！有燃料时，熄火只能用个杯子盖住窒息灭火的。。。
